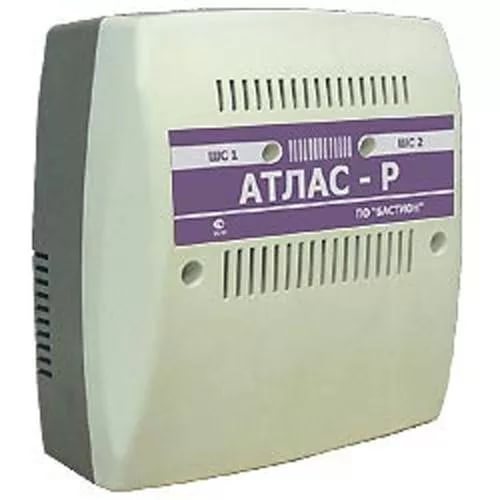

Прибор АТЛАС-Р

Атлас-Р предназначен для контроля сигнальной цепи охраняемого объекта и выдачи в абонентскую линию городской телефонной сети тревожного сообщения при срабатывании датчиков охранной или пожарной сигнализации на охраняемом объекте при работе совместно со стандартным блоком линейных комплектов типа «АТЛАС-3».

Величина выходного напряжения на эквиваленте телефонной линии (эффективное значение), В, заводская установка 0,45 (+0,1; -0,5)
Частота выходного напряжения, кГц 18 ± 1%
Минимальная длительность разрыва шлейфа, сек.0,3
Сопротивление шлейфа, кОм 2±20%
Максимальный ток по по выходу питания внешних устройств, мА 200
Напряжение на выходе питания датчиков при наличии сети, В 13,0-13,8
Амплитуда пульсации на выходе питания датчиков не более, мВ 30
Рекомендуемая емкость АКБ 12В, Ач 1,2
Память о нарушении шлейфа, мин 8-12
Габаритные размеры,мм150х160х85
Масса (без АКБ), не более, кг 2
